Comment tester un réseau LoRaWAN ?
Pour tester un déploiement LoRaWAN, combinez simulation de couverture, mesures répétées aux emplacements réels des capteurs et vérification de la chaîne applicative. Consignez la livraison des paquets, le RSSI, le SNR, le débit radio, la puissance et les passerelles ayant reçu les messages. Vérifiez séparément les joins et les downlinks, puis recommencez après toute modification de placement.
Une carte aide à choisir où mesurer. Un paquet reçu confirme une communication à un instant donné. Pour décider d'un déploiement, il faut un plan et des observations reproductibles. Voici les principales méthodes de test et le rôle de Coverage Studio et du Pocket Tester Loptimizer.
Choisir la méthode selon la question
Tests sur banc et d'intégration : le capteur rejoint-il le réseau, transmet-il un message correctement décodé et reçoit-il les downlinks requis ? Vérifiez identifiants, canaux régionaux, firmware et intégration avant la visite.
Tests RF et de conformité : le matériel respecte-t-il ses spécifications radio et le protocole ? Ces questions nécessitent des procédures de laboratoire adaptées. La certification suit le processus de la LoRa Alliance. Une campagne terrain réussie ne certifie pas un produit.
Simulation de couverture : quelles implantations de passerelle méritent une visite ? La modélisation aide à préparer le déploiement, mais ne prouve pas qu'un capteur placé dans un coffret métallique transmettra ses données.
Parcours à pied, en véhicule et campagnes indoor : que se passe-t-il aux positions d'installation ? Les tests terrain fournissent des observations locales. En intérieur, identifiez bâtiment, étage, pièce et position de montage.
Tests en exploitation : l'application reçoit-elle ses données dans la durée et sous une charge représentative ? Les journaux permettent de rechercher pertes, pannes de backhaul, erreurs d'intégration et problèmes de downlink.
Pour choisir un appareil, consultez notre comparatif des testeurs LoRaWAN. Cet article se concentre sur la méthode.
Que mesurer pendant un test de couverture LoRaWAN ?
- Taux de livraison des paquets (PDR) : messages applicatifs uniques reçus divisés par messages de test effectivement émis, multipliés par 100. Un message entendu par plusieurs passerelles ne compte qu'une fois. Précisez le point d'observation et la méthode de comptage des émissions.
- RSSI : puissance reçue en dBm, par passerelle si disponible. Interprétez-la avec la sensibilité du récepteur et les réglages radio.
- SNR : rapport signal sur bruit en dB. LoRa peut décoder sous le bruit : une valeur négative n'est pas à elle seule un échec. La limite dépend du spreading factor et du récepteur.
- Débit radio et puissance : conservez ces paramètres. Un résultat au débit le plus robuste ne valide pas un débit plus rapide.
- Diversité des passerelles : relevez les identifiants des récepteurs. Plusieurs réceptions ne prouvent pas l'indépendance des alimentations ou du backhaul.
- Join et downlinks : vérifiez l'activation et les réceptions nécessaires au capteur. Un uplink reçu ne garantit pas un downlink fiable.
- Livraison applicative : contrôlez le contenu décodé et son horodatage à destination.
Les définitions RSSI et SNR de The Things Network expliquent les indicateurs radio. Les comptages et journaux applicatifs complètent ces observations pour établir la livraison.
Exemple illustratif : sur 100 uplinks de test connus, 97 messages uniques reçus par l'application donnent un PDR observé de 97 %. Consignez taille du payload, intervalle, débit, puissance, position et durée. Ce court échantillon ne prouve pas une fiabilité sur plusieurs mois ; 97 % n'est pas un seuil universel d'acceptation.
Étape 1 : définir les critères d'acceptation
Documentez le taux de livraison attendu, l'intervalle de transmission, le payload, les downlinks et les points critiques. Un compteur mémorisant ses relevés n'a pas les mêmes exigences qu'une alarme. Définissez aussi la redondance nécessaire et sa vérification.
Utilisez le réseau et la région prévus. Confirmez le join et la réception applicative dans une zone connue comme fonctionnelle. Choisissez un intervalle respectant les contraintes régionales et les politiques du réseau. Une rafale rapide peut mal représenter l'exploitation normale.
Notez antenne, boîtier, hauteur et orientation du capteur. Un testeur tenu à hauteur de poitrine à l'extérieur d'un coffret ne représente pas un capteur monté près du sol à l'intérieur.
Étape 2 : simuler avec Coverage Studio

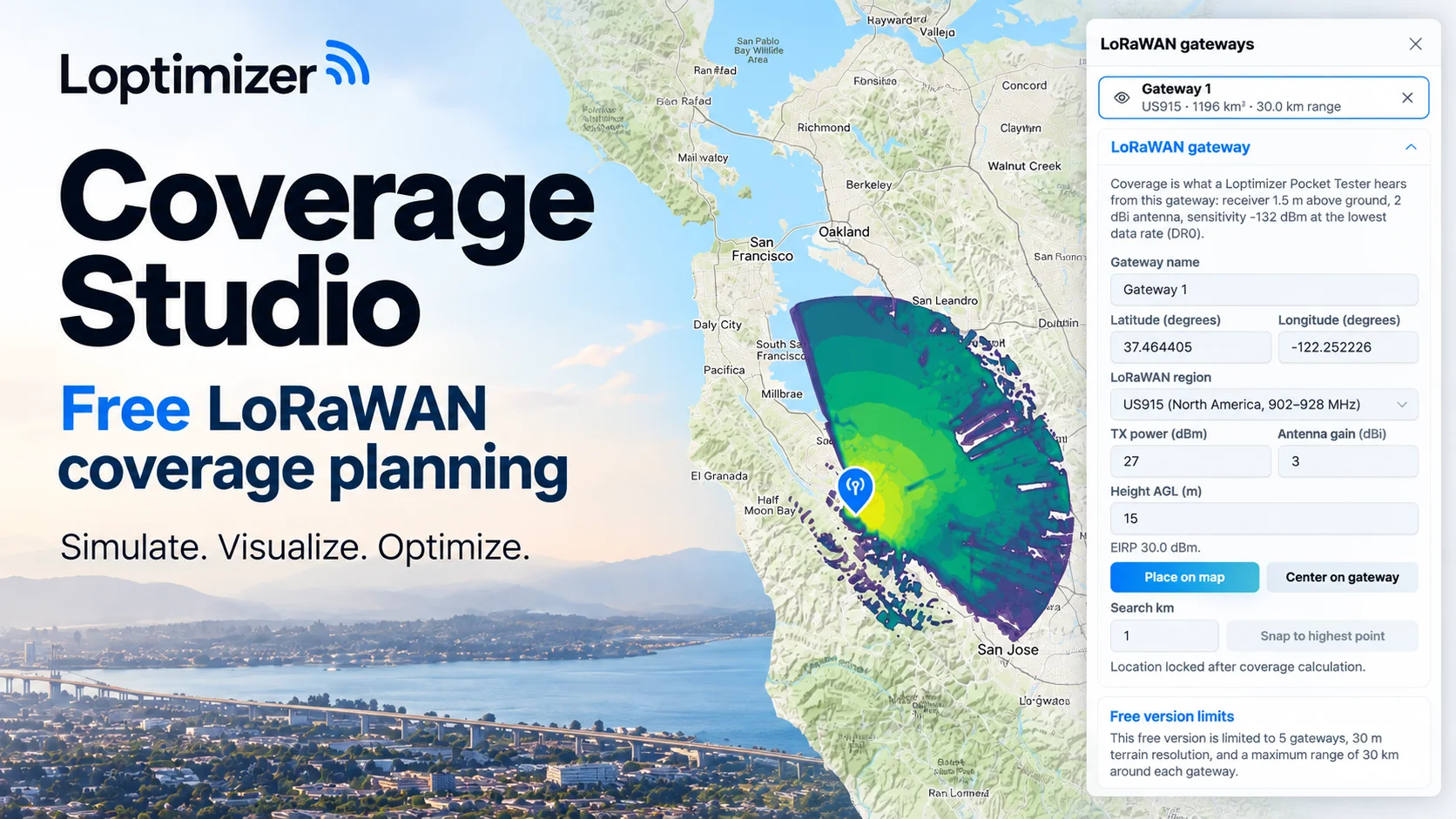

Loptimizer Coverage Studio est un outil gratuit de planification LoRaWAN dans le navigateur. Placez des passerelles candidates, puis définissez région, puissance, gain d'antenne et hauteur au-dessus du sol. Le modèle ITM / Longley–Rice exploite le relief pour estimer la réception et afficher des contours de couverture.
La version gratuite actuelle permet jusqu'à cinq passerelles, une résolution terrain de 30 m et une simulation jusqu'à 30 km autour de chaque passerelle. Ce sont des limites de planification, pas des garanties de portée réelle.
Respectez le sens de la liaison et les hypothèses. Studio prédit ce qu'un Pocket Tester entend de la passerelle configurée. Le profil récepteur suppose une hauteur de 1,5 m, une antenne de 2 dBi et la sensibilité au débit le plus bas de la région. Cette prédiction passerelle-vers-testeur ne valide pas directement les uplinks d'un capteur à tous les débits.
Comparez les sites candidats, les zones masquées par le relief, les bordures et les recouvrements possibles. Sélectionnez des points dans chaque catégorie ainsi que tous les emplacements critiques. Un modèle terrain de 30 m ne résout pas les murs, coffrets, sous-sols ou interférences locales : mesurez-les sur place.
Étape 3 : valider aux positions réelles
Installez ou positionnez temporairement la passerelle de manière représentative. Utilisez le Pocket Tester et l'application mobile Loptimizer aux positions prévues, puis organisez les résultats par projet et emplacement. Retrouvez les guides de démarrage dans la documentation.
Répétez les transmissions à chaque point. Pour comparer les positions, maintenez les réglages radio constants et consignez les changements dus à l'ADR. Relevez RSSI, SNR, passerelles et résultats ; complétez avec les journaux serveur ou applicatifs pour calculer la livraison sur tout l'échantillon.
En intérieur, mesurez dans la pièce et à la position finale, notamment dans les sous-sols et locaux techniques. En extérieur, échantillonnez zones fortes, bordures et zones d'ombre. Conservez aussi les échecs : les omettre donne une image trompeuse de la couverture.
Le score Loptimizer facilite l'interprétation, mais conservez observations et réglages pour l'analyse technique. Validez enfin avec le véritable capteur dans son boîtier final : antenne et montage peuvent modifier le résultat.
Étape 4 : comparer et réviser le plan
Coverage Studio apporte une méthode hybride au parcours de test Loptimizer : simuler pour cibler les visites, mesurer pour vérifier l'installation, puis réviser le plan à partir des observations. L'apport est d'associer la planification fondée sur le relief aux outils de mesure terrain.
Comparez prévisions et mesures aux mêmes positions. Si la simulation paraît favorable mais la réception réelle est faible, inspectez antennes, câbles, pertes du bâtiment, interférences et différences entre testeur et capteur. Si la réception est bonne mais les données applicatives manquent, examinez serveur, backhaul et intégration avant de déplacer une passerelle.
Modifiez une variable à la fois : position, hauteur, installation de l'antenne ou emplacement du capteur. Mettez à jour les paramètres, relancez la simulation et revisitez les points concernés. Conservez les configurations initiales et révisées.
Cette méthode associe le planificateur, les outils terrain et vos comptes rendus. Elle n'implique ni import automatique des mesures dans Coverage Studio ni calibration automatique du modèle. Sa valeur réside dans la boucle documentée entre prévisions et observations.
Étape 5 : vérifier réglages, downlinks et exploitation
Après validation du placement, explorez des couples débit-puissance représentatifs. L'Optimizer de Loptimizer aide à examiner ces réglages ; confirmez la configuration choisie sur le capteur réel et le réseau prévu. Les réglages plus robustes peuvent allonger le temps d'émission : choisissez selon les besoins de fiabilité et d'énergie.
Vérifiez le join après redémarrage et les downlinks dans la classe du capteur. En classe A, les fenêtres de réception suivent un uplink : testez les commandes dans ce contexte. Observez aussi le comportement normal de l'ADR sur une période prolongée et documentez les paramètres obtenus.
Terminez par un pilote aux intervalles de transmission et nombres de capteurs représentatifs. Une simulation de couverture n'est pas une simulation de capacité ou de collisions. Un seul testeur ne valide pas une flotte entière, et une courte visite ne couvre pas toutes les variations du site.
Checklist et modèle de rapport LoRaWAN
Copiez ces rubriques dans votre rapport :
- Site, date, opérateur, réseau, région et identifiants des passerelles.
- Coordonnées, hauteur et gain d'antenne, câbles et puissance des passerelles.
- Modèle, firmware, antenne, boîtier, orientation et position du capteur ou testeur.
- Paramètres de simulation, couverture prédite et points de mesure sélectionnés.
- Durée, intervalle, payload, débit, puissance et état de l'ADR.
- Nombre émis, nombre unique reçu, point d'observation du PDR et échecs.
- RSSI, SNR et identifiants des passerelles réceptrices disponibles.
- Vérifications de join, downlink et intégration applicative.
- Critères d'acceptation, résultats, lacunes et décisions de retest.
Identifiez clairement prévisions et mesures. Le rapport aidera les prochains installateurs et les équipes qui devront diagnostiquer une panne.
Questions fréquentes sur les tests LoRaWAN
Peut-on tester sans installer de passerelle ? On peut simuler des sites candidats. La validation réelle nécessite un réseau opérationnel accessible et un placement représentatif.
Quel RSSI est acceptable ? Il n'existe pas de valeur unique pour tous les appareils et débits. Comparez à la sensibilité applicable, examinez SNR et marge, puis vérifiez la livraison selon les besoins de l'application.
Un join réussi prouve-t-il la couverture ? Il confirme cet échange à cet instant. Répétez les transmissions applicatives et vérifiez les downlinks à l'emplacement final.
La simulation remplace-t-elle la campagne terrain ? Elle aide à prioriser les visites. Elle ne confirme pas l'atténuation intérieure, les interférences, la configuration ou la livraison applicative.
La méthode hybride calibre-t-elle automatiquement le modèle ? Le parcours actuel repose sur la comparaison par l'équipe. Il n'ajuste pas automatiquement le modèle à des mesures importées.
Commencer par un plan, conclure avec des mesures
Ouvrez Coverage Studio pour comparer les implantations, puis validez les positions prioritaires avec Loptimizer. Découvrez le Pocket Tester et conservez cette checklist dans vos dossiers de déploiement. Votre décision de couverture reposera sur une prévision et des tests réels.
